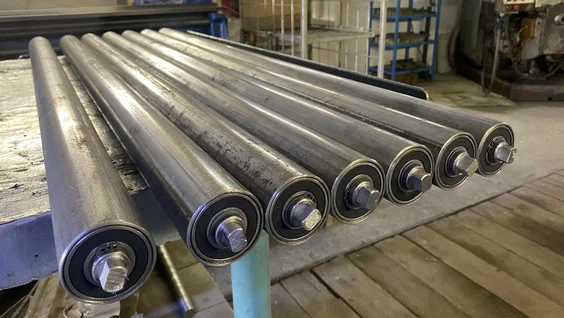

Металлообрабатывающий завод № 5 изготавливает ролики для конвейерных систем, рольгангов, прокатного и упаковочного оборудования, печатных машин и подающих механизмов. Ролик — вращающаяся цилиндрическая деталь на оси или с собственными цапфами, обеспечивающая транспортировку, направление, прижим или поддержку обрабатываемого материала.
Виды роликов
На производстве вы можете заказать изготовление следующих типов роликов:
- Конвейерные ролики для ленточных и цепных транспортеров
- Опорные и поддерживающие ролики рольгангов
- Прижимные и тянущие ролики подающих механизмов
- Направляющие ролики и ролики бортовой ориентации
- Приводные ролики с зубчатым венцом или шкивом
- Натяжные ролики ременных и цепных передач
Механическая обработка роликов
Конструктивно ролик состоит из цилиндрической бочки и оси либо запрессованных цапф с подшипниковыми шейками. В зависимости от условий эксплуатации внутренняя полость может выполняться сплошной, трубчатой или с подшипниковыми гнездами под установку радиальных и роликовых подшипников.
Токарная обработка наружной поверхности и шеек выполняется на станках 1М63, 1М65, ДИП-300, РТ100 — для роликов диаметром до 1000 мм и длиной до 10 000 мм. Чистовое точение и расточка отверстий под подшипники ведутся на ЧПУ-станках Microcut 92HTL с обеспечением точности IT6–IT7. Шпоночные пазы и лыски нарезаются на фрезерных FB40U и FSS-400, при глубоких пазах — на долбежном 7Д430.
Материал подбирается под условия эксплуатации ролика. Для общего применения используется сталь 45 или 40Х с улучшением, для абразивных и ударных нагрузок — 40ХН, 38ХС с закалкой ТВЧ рабочей поверхности до 48–55 HRC. Для коррозионной среды - нержавеющая сталь 12Х18Н10Т. После термообработки рабочая поверхность шлифуется с допуском по биению не более 0,02–0,05 мм и шероховатостью Ra 0,8–1,6.
Контроль готовых роликов:
- Диаметры рабочей поверхности и посадочных шеек
- Радиальное и торцевое биение
- Твердость рабочей поверхности
- Шероховатость рабочих и посадочных участков
- Статическая или динамическая балансировка для высокоскоростных роликов
Изготавливаем единичные ролики под замену и серийные партии. Чтобы заказать изготовление роликов в Санкт-Петербурге, отправьте чертеж или ТЗ через форму на сайте либо на электронную почту завода. Принимаем чертежи, эскизы, образцы изношенных деталей. Наши инженеры рассчитают стоимость и сроки производства.
Оборудование, которое используется
Сроки и стоимость
Стоимость и сроки зависят от сложности и текущей загруженности. Пожалуйста, свяжитесь с нами для уточнения информации.
По всем возникающим вопросам звоните +7 (812) 647-64-99 или пишите нам, работаем с 7:30 до 16:45 по МСК
